イナバ バイクガレージ 保管庫 特注 其の①

イナバ バイクガレージ保管庫
FXN1330HY 床付き 特注サイズ
間口1370mm 奥行3050mm 高さ2375mm

佐賀県鳥栖市 E様邸

諸条件が有り (敷地 奥行 その他)

カタログには無いサイズを、オーダーで特注しての施工です





駐車場 勾配がきつく 後に取り付けるカーポートの高さ制限が有り
奥には厚さ30mmのブロック基礎から始めましたが
奥行方向3000mmで100mmくらいの勾配




土台、柱 桁の施工


壁パネルの施工状況

内側から




屋根材施工



床材の施工

表面は滑りにくい床材(突起加工)になってます
亜鉛鉄板製で厚さ1.6mm・シルバー色


裏面です 補強の入り方がわかります


耐荷重は約600kgf/m2

正面側に オプションで棚板


シャッター施工状況


シヤッターのストッパーの取り付け


シャッターの鍵(ラッチ受け)の取り付け


シャッター色は SG スノーグレー
完成です (^O^)

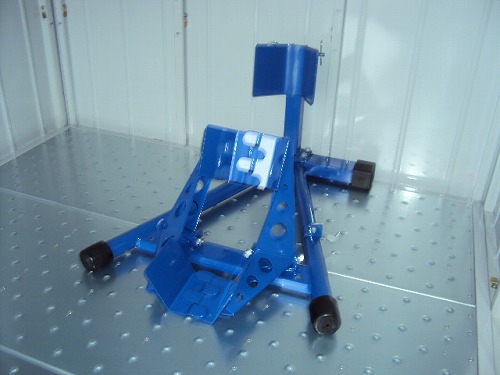

幅が狭くサイドスタンドがかけずらいので フロント用のスタンドも一緒に納品させて頂きました

カタログにないサイズでも、組み合わせできることもありますので、気軽にお問い合わせください
まだまだ続きがありますので、其の②で・・・・・・

E様 有難うございます
