イナバ バイク保管庫 FXN-1326S 土間タイプ施工

福岡県福岡市 Y様邸
イナババイク保管庫 FXN-1326S
間口1370mm 奥行2630mm 高さ2075mm
開口寸法 間口1164mm 高さ1648mm

既存の土間コンクリートの上に施工です
鉄筋をブロックのピッチに合わせて打ち込み

CB120のブロックで基礎1段(ブロックを既存の土間に合わせて斜めにカット)

土台になる部分にアンカーボルトの施工

前面の柱の穴掘り
1日目はこれで終了
3日基礎の養生してから、本体施工

後ろのコーナー部分

柱 前後の桁取付

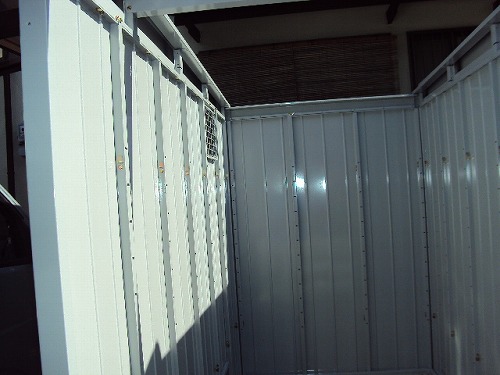

壁パネル施工


屋根施工

今回、オプションでの結露軽減材の貼り付け

貼り付け(失敗が許されない・・・・)

ガラリフード付きのパネル(オプションです)

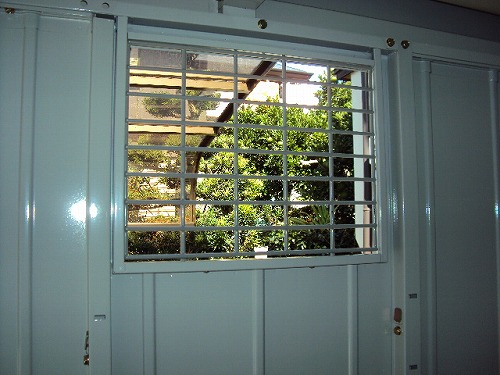

内部からの画像

ガラリ用のネットの取り付け 網サイズは5.5mm角(オプション)

ガラリフード付きパネルの下側の換気口 内部

ガラリフード付きパネルの下側の換気口 外から

ガラリのフードの取り付け

外部に見えるボルトはキャップが付きます

オプションのD棚セットのフック金具
棚の取り付け 高さは、調整できます

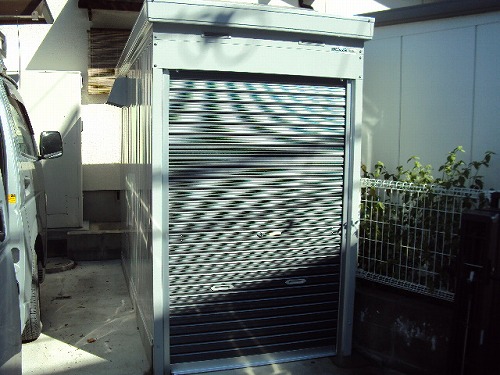

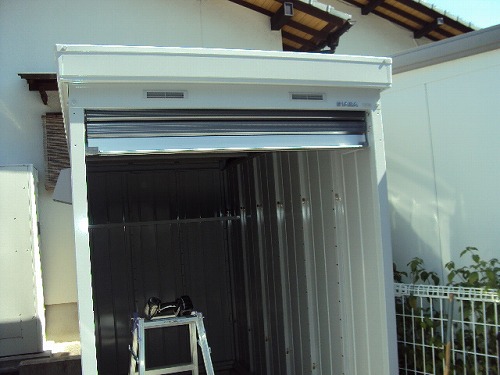

シャッターの施工

前面の柱を、埋込み完成

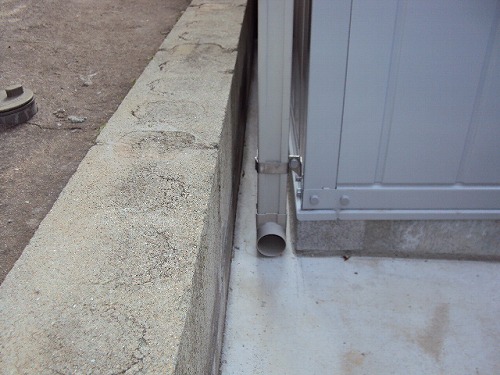

本体後ろ側に雨水が切れないので、
後日、雨樋の施工もさせて頂きました

Y様 有難うございました
マシンは、KTMだそうです

ご安全に
